어느덧 설계 수정을 거듭하여 완성 된 프로토타입 4.. 스마트스토어 오픈 및 제품 출시예정




프로토타입 2라고 부르며 설계 수정을 하던 와중..
어느덧 4번째 샘플 출력이 되었다. 사실상 4번째 프로토타입이다.

조립공차를 거진 완벽에 가깝게 잡았고,
헤어스프링의 고정부 오프셋을 0.2mm에서 0.17mm로 줄였으니 마지막으로 헤어스프링만 교체 테스트 해보면 된다.

태엽이 너무 뻑뻑하여 태엽 상하부 공차를 0.1mm 씩 양쪽으로 늘렸으며
동시에 태엽을 고정시키는 3개의 핀의 각도를 조금씩 벌려서 태엽이 부드럽게 회전되도록 개선했다.

본드고정 일체 없으며
기존 기어들의 축 역할을 해주던 기둥을 1.75mm 필라멘트로 하려 했으나, 제품 공급시 인건비를 줄이고자 이 부품도 프린팅 되도록 하였다.


다만 마음에 걸리는 부분은 M2 렌치볼트를 사용한다는 건데,
M2 사이즈가 너무 작아서 조립난이도가 살짝 올라갔다는 점이다.

그렇다고 엄청 어렵진 않다만 보기와는 다르게 건프라를 조립하는 느낌을 받을 정도의 난이도가 될 것이다.

손가락이 두꺼우신 분이라면 조립이 다소 어려울 수는 있겠다.



---

이제 패키지 디자인에 들어갈건데 엄청 장황하진 않고
적당한 두께와 적당한 사이즈의 박스에 부품들을 넣을것인데
흰-큰부품, 흰-작은부품, 검정부품 3종류로 분류하여 밀봉하여 담을 생각이다.

(건프라도 비닐포장한 런너들을 얇은 종이상자에 다 때려넣는다.)


디자인은 저번 포스팅에서 예시로 올렸지만 아직까지도 바뀔 여지는 많고 예시는 예시일 뿐이다.


[제품 구성]
비닐 포장 된 부품 3SET
M2 6mm 볼트 1SET
M2 15mm 볼트 1SET
M2 너트 1SET
조립매뉴얼 1EA
육각렌치 1EA


패키지나 매뉴얼에 "사용시 주의사항"으로 꼭 넣어야 할 문구들을 아래 적어보겠다.

* 이 조립 용품은 사용자가 조립·분해·가공 등을 통해 직접 만드는 키트로서, 조립 과정에 따라 기능에 미세한 차이가 생길 수 있습니다.
* 정상적인 작동을 위해 매뉴얼대로 조립하는 것을 권장합니다.
* 헤어스프링, 메인스프링 등 플라스틱 특성상 오래 사용하면 변형이 일어날 수 있는 소모품이 일부 포함되어 있습니다.
* 부분적으로 미세한 색상 차이가 있을 수 있으나 제품 자체의 문제가 아닙니다.
* 조립시 볼트를 무리하게 조일 시 제품 파손될 우려가 있으므로 유의하시기 바랍니다.
* 제품 사용 연령 미만의 사용자는 반드시 보호자의 지도 하에 사용해주십시오.
* 부품을 삼키면 질식할 위험이 있으니 절대로 입에 넣지 마십시오.
* 제품 표면의 거친 질감은 3D 프린팅의 고유 특성으로, 제품 교환 및 환불의 대상이 아닙니다.



---

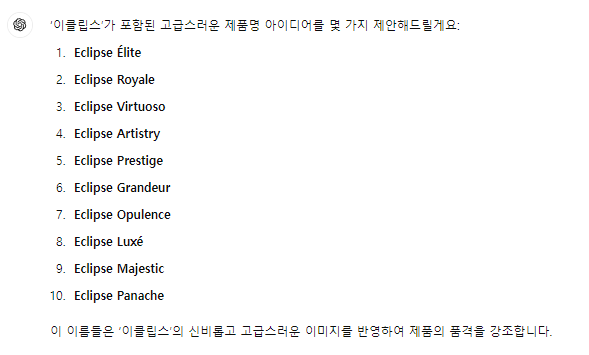

그리고 제일 중요한 제품명.. Eclipse 라는 단어를 포함시키고 싶어 chat gpt 에게 물어보았다.



이클립스 오펄런스
이클립스 마제스틱..

약간 중2병 스럽지만 참고해보겠다.


---

그럼 마지막으로 제품 판매를 위한

사업자 등록, 통신판매업 신고는 필수이고

KC인증 여부를 알아봐야겠다.(혹시나 KC인증 필요 여부에 대해 아시는 분은 알려주세요..)

대부분 출력대행이나 출력물 판매하시는 분들은 KC인증 없이 판매하시는거 같긴 하던데. (내가 모르는것일수도)

법적으로 필히 해야하는거라면 당연히 해야한다고 생각하며. 포스팅 끝.
