Artgineer_기술 배우는 아티스트
프로토타입5 - 설계 수정 내용(W05, W07 수정) 본문

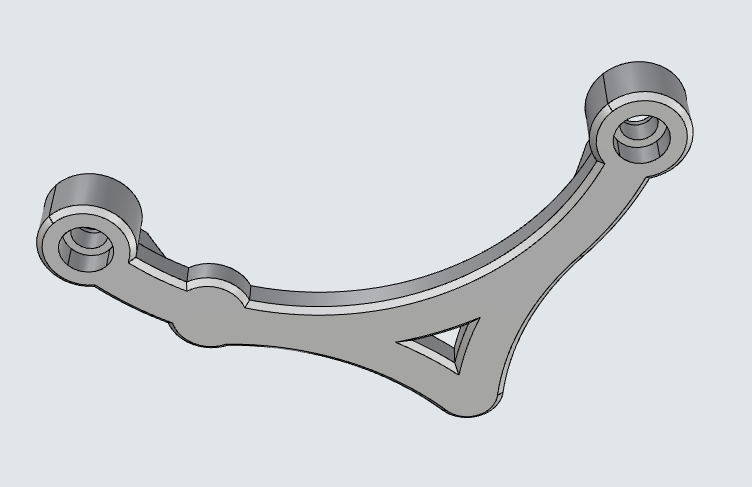

W05 부품이 얇고 서포트가 달리는 형태이다보니 베드에 안착하지 못하고 불량이 생기는 현상을 발견했다.
그로인해 W05 부품 설계수정을 하였다.

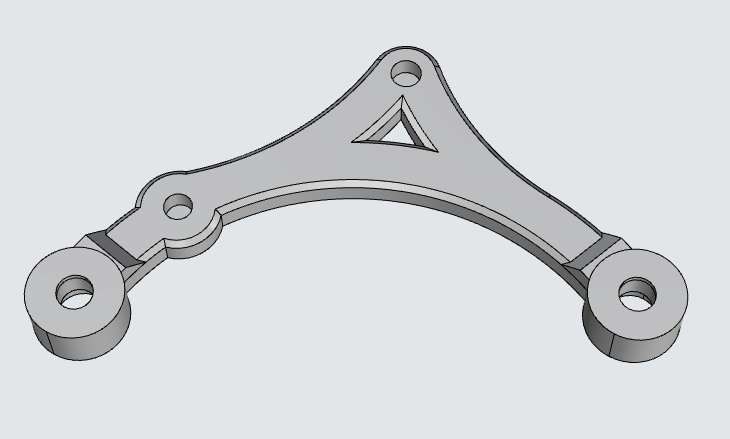

이렇게 밑면을 평평하게 만들어 서포트를 대폭 줄였다.
디자인적으로 밋밋해 보이지 않을까 우려했지만 작은 부품이라서 사소했다.

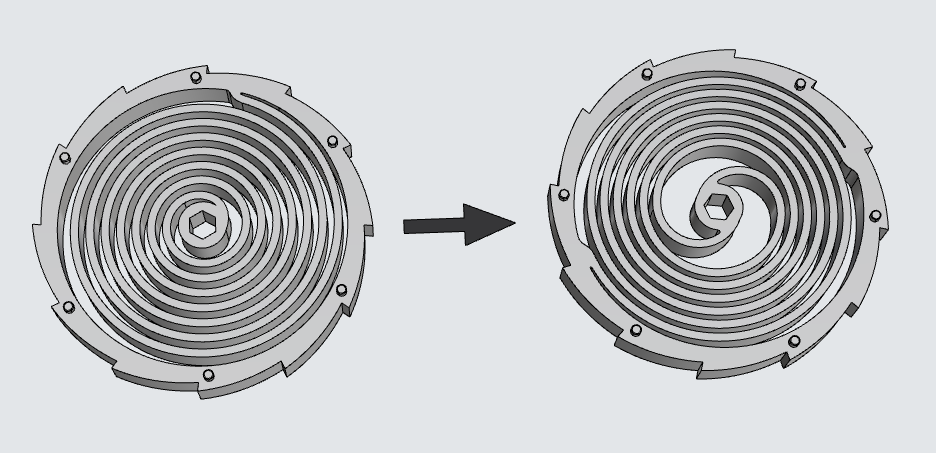

그리고 판스프링에 해당되는 W07을 수정했다.

수정한 이유는, 2mm 짜리 판재가 말려있는 형태이다보니 얇아서 크랙이 발생하게 되는데
이를 절반으로 줄이고자 우측에 보이는것과 같이 두개의 나선형으로 뻗어나가도록 형태를 수정했으며
에너지 저장 측면에서 효율을 유지하면서 내구성을 높인 케이스다.
3개의 나선으로 할까하다가, 그렇게하면 각각 선의 길이가 짧아져 오히려 크랙이 더 쉽게 발생할것으로 예상되고
태엽을 기존 1바퀴에 못미치기 때문에 에너지 저장량도 적어진다는 단점이 있어 포기했다.
